煤礦井下無壓風門說明書

一、無壓風門特點及用途

無壓風門是目前我國煤礦井下風門較為理想的一種，它打破了老式風門的結構形式，巧妙地運用聯桿平衡機構，把作用在風門上的負壓通過平衡機構轉化為一種內力，使得風門開啟只與配重及門軸摩擦阻力有關。

無壓風門風門主要特點有：

①風門開啟力小，開啟力與風壓大小和方向無關；

②雙向隔風，無須再設反向風門；

③雙面密封，漏風量小；

④關閉平穩，安全可靠；

⑤巧妙閉鎖，防止串風和人員擠傷；

⑥系統簡單，節能省耗，結構新穎美觀。

無壓風門開啟方式：手動操作。

無壓風門主要用于煤礦井下進回風巷和主要進回風巷之間的聯絡巷中。當通過風門時，風門可輕松打開，松手后自動關閉，有效地避免風流短路和通風故障的發生，為煤礦標準化和現代化管理奠定基礎。

二、無壓風門主要技術指標

① 風門開啟形式          異向同步開閉

② 門扇尺寸              視巷道條件而定

③ 門扇開啟角度          ≤90°

④ 配重                　約16kg

⑤ 手動開啟力            約160N

 三、無壓風門適用條件

　    ①周圍介質溫度不高于+40℃～-20℃；

　　②海拔空氣相對濕度不大于95%；

　　③無嚴重滴水和濺水的環境；

　　④有爆炸氣體（甲烷）和煤塵礦井。

四、無壓風門結構及工作原理

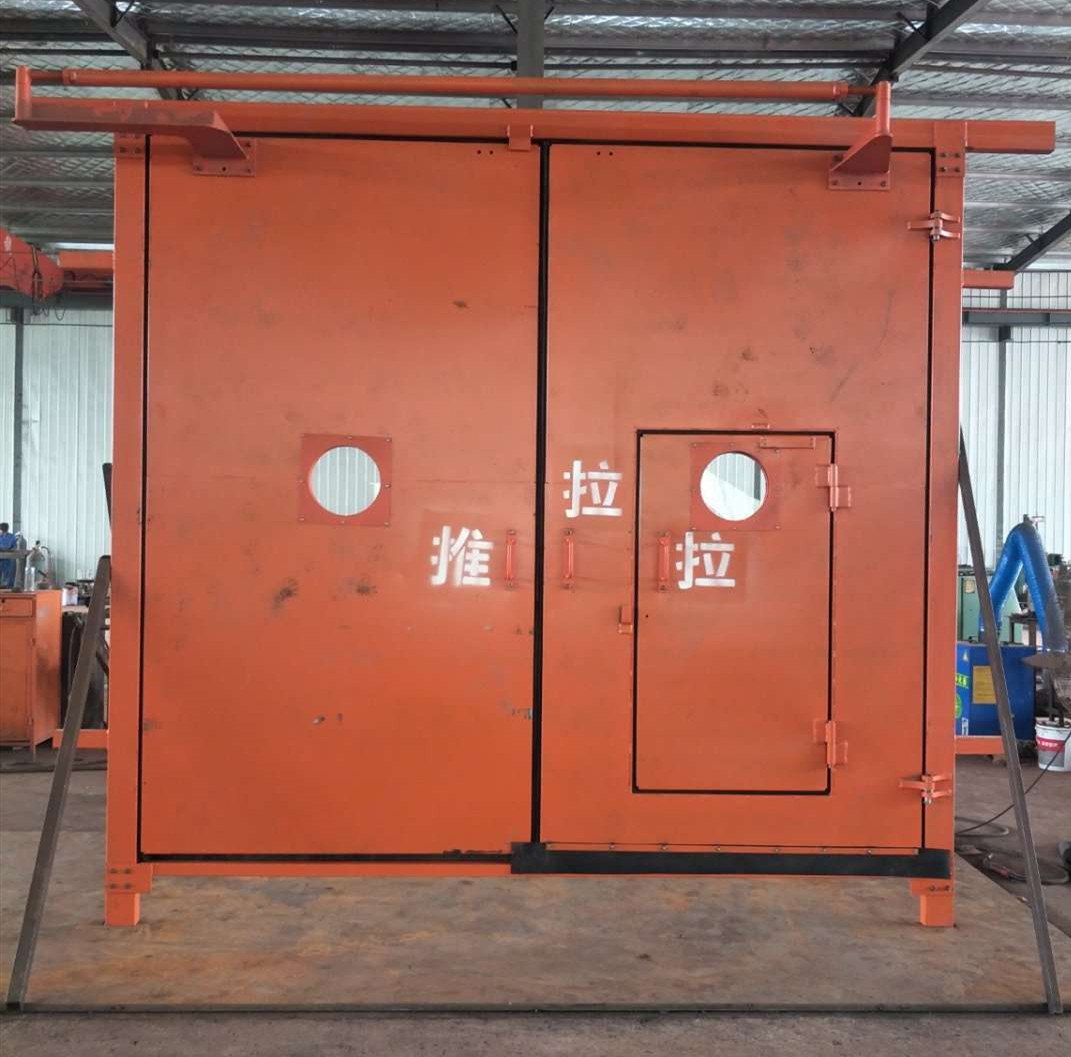

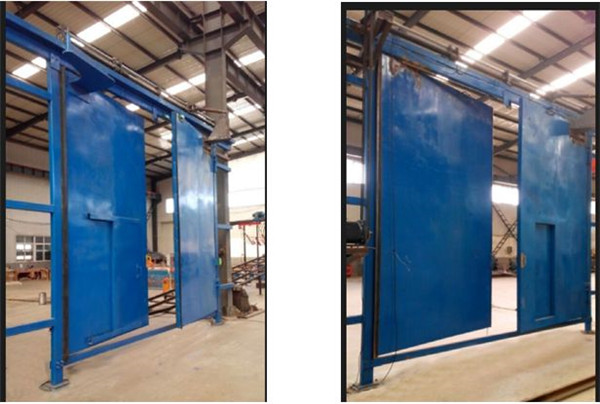

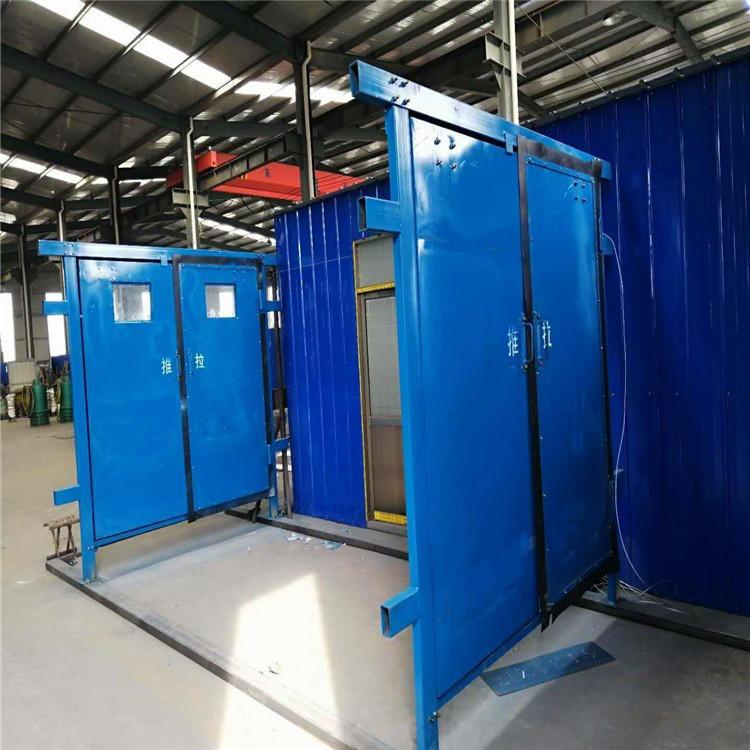

   無壓風門風門由門框1、門框2、門扇3、平衡機構、4、配重及(閉鎖5)等組成。門框采用鋼制焊接。門扇采用鋼結構外附冷鋼板，與聯桿相連接。調節配重大小，風門能可靠關閉。

   無壓風門制作工藝：1. 采用加厚方管和優質鋼板。2. 彎臂加厚，防變形。3. 鋼化玻璃，效果好。4. 優質柔軟的封條，耐磨度是普通橡膠的8倍。5. 開啟角度可以大于90度。

五、合作業績

六、無壓風門安裝調試（詳見風門安裝施工示意圖）

風門安裝應按施工圖及有關規定進行施工。

無壓風門安裝要求：軌道較直，且兩軌道處于同一水平面

1、風門安裝應按施工圖及有關規定進行施工。安裝前請按附件風門清單清點好安裝部件，決定無誤后進行安裝。

2、準備工作所需用工具： 17-19開口扳手、22-24開口扳手、小活口一把，大活口兩把、黃油一小袋、長與墻寬同樣尺寸的四分無縫管一根，與風門頂梁同樣長的礦用工字鋼每道門兩根。

3、所選用安裝風門地段必須地勢較平坦。軌道較直，且兩軌處于同一水平面。

4、在所選安裝風門處挖一條與巷道寬同長的基礎槽（寬400mm，深300mm）。把底梁拆成兩部分，分別穿過軌道對接擰緊，調整底梁與兩軌成垂直且水平，底梁中心與軌道中心同心，底梁面貼著軌道底面即可。梁下做間隔的堅實支墊，并將底梁用水泥澆筑。

5、將立框安放在底梁兩端的定位卡片中間，用螺栓微緊上。然后根據標號將頂梁對齊，例如第一道門為1號，頂梁兩端標有1—1，1—2；門框上部標號1—1與頂梁標號1—1處用螺栓相聯；門框上部標號1—2號與頂梁標號1—2處用螺栓相聯，螺栓先微緊，頂梁上有定位孔，要對應安放在立框的定位銷上并用螺栓微緊。調節橫梁和立框使它們與水平面垂直，然后用鐵絲固定在安裝位置，找到與門框一端標號相對應的門扇，按標號安裝（如圖示）在門扇的合葉筒內壁涂上黃油，將鋼球表面同樣涂上黃油，塞入合葉套筒內，將門扇合葉套筒套在門框合葉軸上。注意門扇安裝為站在門前右手方為拉門門扇，左手方為推門門扇，風門中心線要與軌道中心線一致。然后調節門和門框，使兩扇門間間距一直，上端與頂梁的縫隙間隙也同樣一直。然后緊固所有的螺栓。重新用鐵絲固定風門。

6、 用磚、水泥沙漿將兩邊的墻建起，墻厚為500mm或370mm均可。在建墻過程中注意導繩輪與閉鎖輪的安裝位置，倒繩輪要與彎臂要在同側同一水平面上，倒向輪安裝位置為關上風門，彎臂不與倒向輪觸碰，打開風門配重桶不與倒向輪發生觸碰為適，可根據現場實際情況適當調節倒向輪與門框的距離。閉鎖輪要與門扇上安裝閉鎖繩用的吊環螺栓孔在同側同一水平面上，安裝時關上門，鋼絲繩不擦墻面為適，無縫管要安裝在倒向輪里側同一水平面上，距倒向輪30mm。

7、安裝完畢后將直臂和彎臂依次安裝在兩個門上（螺栓要連接擰緊），風門底與軌道調至風門底膠皮可將軌道同一平面密封即可。直、彎臂安裝在同一側，把直、彎臂用連桿連接好，然后調節連桿使兩扇門處于同一平面，將直、彎臂上卡位孔內插上卡位削。于此同時并做底面基礎，用水泥漿做于軌道面平的基礎并在上安裝150mm門底板，并將周圍抹平寬度為≥300mm。

8、風門施工完畢后，將配重桶用鋼絲繩與彎臂上圓柱連接，配重桶內裝入沙子，所需重量將門打開可自己關閉既可。將吊環螺栓安裝在風門的吊環孔上。

六、無壓風門使用與維護

1、 當門扇開啟阻力較大時，應對門軸、銷軸等轉動部位加油潤滑。

2、 定期更換門扇密封橡膠條，減少漏風。

3、 調節平衡機構及配重可使門扇密封嚴密。
